Перепади температури під час доставки «останньої милі» спричиняють непропорційну частку щорічних втрат холодового ланцюга — зіпсовані вакцини, скомпрометовані біопрепарати, відхилені вантажі морепродуктів преміум-класу. Ізольований мішок у кінці цього ланцюжка зазвичай оцінюється в останню чергу, і це перше місце, де фактично трапляється збій.
Для менеджерів із постачання та директорів із продуктів у сфері медичної логістики, дистрибуції біофармацевтики та доставки продуктів преміум-класу інженерне питання полягає не в тому, чи виглядає м’який охолоджувач адекватним, а в тому, чи справді метод конструкції здатний підтримувати контрольовану температуру середовища протягом 48–72 годин за реальних умов експлуатації та навколишнього середовища. Відповідь залежить від трьох речей: як побудовані шви, що робить ізоляція, коли вона намокає, і чи відповідають матеріали, що контактують з корисним навантаженням, стандартам відповідності, яких вимагає застосування.
Чому зшита конструкція структурно несумісна з вимогами холодового ланцюга
Проблеми зі зшитими м’якими охолоджувачами в системах холодового ланцюга не пов’язані зі зниженням продуктивності в споживчому розумінні — теплий напій, розталий пакет із льодом. Це типи структурних руйнувань, які одночасно порушують термічну цілісність і біологічну безпеку.
Кожне проходження голки через водонепроникну мембрану створює перфорацію. Типовий шов створює кілька сотень таких отворів на метр довжини шва. Стрічка для швів адекватно закриває ці отвори за стабільних умов із низьким навантаженням. Під час термічного циклу, який відбувається під час використання холодового ланцюга (повторювані переходи між охолодженим сховищем, навколишнім середовищем завантаження та вантажними зонами транспортного засобу), клейкі стрічки розширюються та стискаються з різною швидкістю, ніж основний ТПУ. З часом, і часто протягом одного життєвого циклу доставки, краї з’єднання піднімаються, а перфорації під ними стають активними шляхами витоку.
З цього випливають два наслідки, які доповнюють один одного.
По-перше, це тепловий міст. Порушені шви дозволяють холодному повітрю виходити назовні, а навколишньому теплу проникати на лінію шва — саме в тих місцях, де структурна слабкість і термічна вразливість збігаються. Час утримання льоду зменшується не тому, що ізоляція погіршилася, а тому, що оболонка більше не герметично закрита. Сумка, розрахована на 48-годинне утримання льоду в контрольованих умовах випробування, може забезпечити 20 годин реального логістичного обслуговування.
По-друге, це біологічна небезпека, якій приділяють менше уваги, але несе реальний ризик недотримання вимог. Коли розплавлений конденсат або волога корисного вантажу просочується через пошкоджений шов у простір між вкладишем та ізоляційною піною, він не може стікати або висохнути. У закритому, темному, вологому середовищі між вкладишем і піною передбачувано розвиваються цвіль і бактерії. Для мішків, які використовуються в медичних транспортних засобах або логістиці свіжих продуктів, це не є абстрактним ризиком зараження — це пряме порушення санітарних стандартів, яких вимагає додаток, і відповідальність, яка лягає на бренд, назва якого вказано на продукті.
Це структурні результати методу будівництва, а не збої в контролі якості. Добре зроблений зшитий кулер має ті самі шляхи виходу з ладу, як і погано виготовлений; час до відмови відрізняється, режим відмови – ні.
Радіочастотне зварювання на частоті 27,12 МГц: як насправді досягається герметичність
Радіочастотне (ВЧ) зварювання — також зване високочастотним або ВЧ-зварюванням — вирішує проблему зшитого шва, усуваючи шов як окремий конструктивний елемент. Зона з’єднання стає суцільним матеріалом, а не двома панелями, скріпленими ниткою.
Процес відбувається через внутрішнє нагрівання, а не поверхневу провідність. Коли матеріали TPU поміщаються в змінне електромагнітне поле на частоті 27,12 МГц — діапазон частот ISM, призначений для промисловихВЧ зварюванняобладнання — полярні молекули всередині TPU намагаються перебудуватися з кожним коливанням поля: приблизно 27 мільйонів разів на секунду. Тертя від цього молекулярного руху генерує тепло рівномірно по всьому матеріалу в зоні зварювання. Під одночасним пневматичним тиском матеріал на межі розділу між двома панелями досягає температури плавлення, і шари зливаються на молекулярному рівні.
Коли поле прибирається і матеріал охолоджується під тривалим тиском, межа між двома вихідними панелями структурно зникає. Зона зварювання являє собою цільний шматок матеріалу. У випробуваннях на руйнівне розтягування ця зона зазвичай виходить з ладу в основній тканині до того, як сама лінія зварювання поступиться — зварний шов не є слабким місцем.
Спеціально для застосувань холодового ланцюга цей метод будівництва забезпечує герметичний внутрішній резервуар без шляхів проникнення. Немає ні отворів для голки, ні країв стрічки, ні складених швів, де може накопичуватися рідина. Гладку суцільну внутрішню поверхню з ТПУ можна протирати або стерилізувати медичними дезінфікуючими засобами, не побоюючись проникнення через пошкоджений шов. Конденсат, тала крижана вода та розлиті медичні рідини залишаються на поверхні — вони не мігрують у порожнину ізоляції. Це структурна основа заяви про біологічну безпеку, а не лише матеріальна властивість ТПУ.
Така ж логіка побудови застосовна до заяви про гідростатичні характеристики. Радіочастотний зварний м’який охолоджувач, належним чином виготовлений і перевірений, витримує 1,0 бар внутрішнього тиску без викидів мікропухирців із будь-якого шва чи точки закриття. Це відповідає гідростатичному тиску 10-метрового водяного стовпа, що значно перевищує фізичні навантаження, пов’язані з логістикою, і це підтверджує, що герметичне ущільнення зберігається в умовах, більш складних, ніж будь-який сценарій доставки «останньої милі».

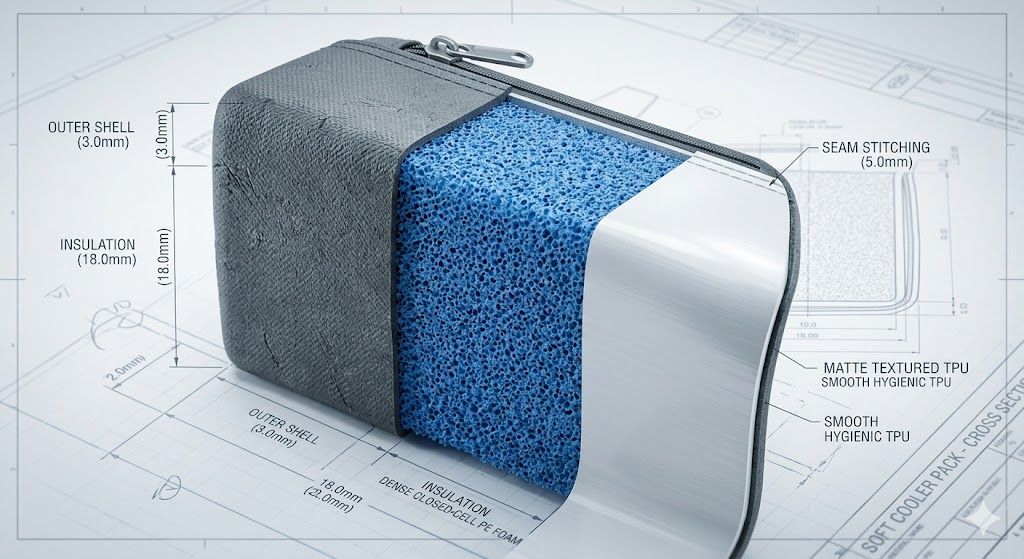

Піна із закритими комірками: теплова інженерія за часом витримки від 48 до 72 годин
Герметична зовнішня оболонка вирішує проблему розриву шва. Підтримка контрольованих температур протягом 48-72 годин за несприятливих умов навколишнього середовища вимагає, щоб ізоляційний шар безперервно виконував свою роботу, а це означає, що він повинен продовжувати виконувати свою роботу, навіть коли він стає мокрим.
Піна з відкритими порами має взаємопов’язану внутрішню структуру. Коли волога потрапляє всередину — через конденсат, незначне пошкодження вкладиша або вологе середовище повторних циклів завантаження — вона поширюється крізь пінну матрицю й залишається там. Волога піна з відкритими порами швидко втрачає термічний опір; ізоляційний ефект захопленого газу замінюється теплопровідністю води. Для мішка, оціненого за випробуваннями на утримання льоду в сухих умовах, польові характеристики будуть значно гіршими, коли ізоляція вбере вологу.
У м’яких охолоджувачах медичного класу використовується пінопласт із закритими порами високої щільності — NBR (нітрилбутадієновий каучук) або EVA високої щільності преміум-класу є відповідними сортами — де кожна газова бульбашка повністю ізольована від своїх сусідів. Передача тепла через конвекцію всередині піни усувається, оскільки немає шляху для руху повітря чи рідини між осередками. Кондуктивна теплопередача зведена до мінімуму завдяки заповненню газом кожної герметичної комірки. Це забезпечує вимірно вищі значення R, ніж альтернативи з відкритими осередками при еквівалентній товщині.
Не менш важлива поведінка вологи. Піна із закритими порами за своєю природою є водонепроникною на рівні матеріалу — герметична коміркова структура фізично запобігає поглинанню води незалежно від впливу. Сумка, яка відчуває внутрішню конденсацію протягом 72-годинного перевезення, матиме ізоляцію з тим самим значенням R на 72-й годині, як і на першій годині. Саме така послідовність робить технічні характеристики 72-годинного утримання температури досяжними та перевіреними, а не бажаними.
Для застосувань, які вимагають певних температурних вікон — від 2°C до 8°C для біологічних препаратів, мінус нуля для певних фармацевтичних препаратів — поєднання щільності піни, товщини піни та об’єму матеріалу, що змінює фазу, може бути розроблено для підтримки певного діапазону за певних умов навколишнього середовища. Це розмова про специфікації, а не про фіксований параметр продукту; всі відповідні змінні можна настроювати в рамках виробництва.
Структурна перевага є другорядною, але її варто відзначити особливо для медичних застосувань: піна з закритими порами високої щільності забезпечує надійний захист від ударів для крихких флаконів, скляних контейнерів і попередньо наповнених шприців, не вимагаючи жорсткої зовнішньої оболонки. Піна діє як розподілена амортизація по всьому навантаженню, зменшуючи пікові сили удару в будь-якій точці контакту.
Технічні характеристики матеріалу TPU: що насправді вимагає відповідність FDA та REACH
Для м’яких охолоджувачів, які використовуються в медичних транспортних засобах або логістиці харчових продуктів, матеріал, який безпосередньо або опосередковано контактує з корисним вантажем, повинен відповідати визначеним нормативним стандартам — не лише уникати найбільш очевидних проблемних речовин, але мати задокументовану відповідність для конкретного застосування.
Відповідним матеріалом як для зовнішньої оболонки, так і для внутрішньої підкладки в м’яких охолоджувачах медичного класу є нейлон з покриттям TPU щільністю 840 деньє. ПВХ є застарілою альтернативою і значно дешевше; це також стає все більш несумісним із нормативним середовищем, у якому працюють ці продукти. Пластифікатори ПВХ, як правило, на основі фталатів, обмежені відповідно до пропозиції 65 Каліфорнії та норм ЄС REACH. Крім того, ПВХ стає крихким при низьких температурах, що створює ризик цілісності матеріалу в системах холодового ланцюга, які використовують сухий лід або в умовах мінусових температур.
ТПУ дозволяє уникнути обох проблем. Він зберігає гнучкість до -30°C, що покриває весь спектр вимог до температури холодового ланцюга. Він сумісний із складами, що не містять бісфенол-А та ПФАС, а харчові сорти ТПУ відповідають вимогам FDA для прямого контакту з харчовими продуктами. Зокрема, для внутрішньої підкладки — поверхні, яка контактує з льодом, пакетами з льодом і, можливо, із самим корисним навантаженням — антимікробний ТПУ, що не містить бісфенолу А, відповідає вимогам медичної та харчової логістики.
Профіль хімічної стійкості ТПУ також важливий для медичних застосувань: він витримує концентровані дезінфікуючі засоби, які використовуються для стерилізації між використаннями, включно з розчинами на основі спирту, які з часом руйнують менші матеріали вкладишів. Підкладка, яку можна агресивно витирати між відправленнями без погіршення якості поверхні, зберігає свої гігієнічні властивості протягом реального терміну служби продукту, а не лише під час початкового розгортання.
Під час оцінки OEM-партнера для медичного застосування холодового ланцюга відповідна документація включає сертифікати відповідності FDA для матеріалів внутрішньої обшивки, звіти про випробування REACH, що підтверджують відсутність заборонених речовин, і декларації щодо матеріалів, що не містять BPA/PFAS, специфічні для виробничої партії, а не лише загальну лінійку матеріалів постачальника. Ці документи мають бути доступні за запитом як частина стандартних матеріалів для ознайомлення, а не зібрані у відповідь на конкретний аудиторський запит.
Вибір OEM-партнера для медичного холодового ланцюга
Інженерні вимоги до справжнього м’якого охолоджувача медичного класу — герметична конструкція з радіочастотним зварюванням, піноізоляція із закритими порами, вкладиші з ТПУ, сумісні з FDA — чітко визначені. Різно залежить від того, чи відповідає конкретний виробничий партнер цим вимогам за допомогою дисципліни процесу та інфраструктури документації, яких вимагають логістичні програми для медицини та харчових продуктів.
Питання аудиту, які мають значення: чи перевіряє підприємство шви під тиском за одиницю або за допомогою партійного відбору проб — і до якого рейтингу Bar? Чи можуть вони надати документацію про відповідність вимогам FDA для конкретного матеріалу внутрішньої обшивки вашого продукту, а не лише для загального асортименту матеріалів? Як одержують пінопласт із закритими комірками та чи перевіряють щільність на вхідних партіях матеріалу? Чи задокументовано набір параметрів радіочастотного зварювання відповідно до специфікації матеріалу, і як перевіряється відповідність у всьому обсязі виробництва?
Виробник із реальними можливостями в цьому прикладному просторі відповість на ці запитання в оперативних деталях. Інженерна техніка, що лежить в основі 72-годинного утримання температури в реальних умовах логістики, є конкретною, перевіреною та неважкою для опису, а це означає, що розпливчасті відповіді самі по собі є важливою інформацією.
Часті запитання
У чому головна перевага радіочастотного зварювання перед зшиванням у медичних м’яких охолоджувачах?
Радіочастотне зварювання з’єднує панелі ТПУ на молекулярному рівні, утворюючи безперервну герметичну внутрішню частину без голкових отворів, шовної стрічки та шляхів проникнення вологи чи забруднення. Для медичних і харчових застосувань це усуває як тепловий міст, який зменшує утримання льоду, так і ризик біологічного забруднення, який виникає, коли волога проникає в ізоляційну порожнину зшитого мішка. Внутрішню поверхню радіочастотного зварного охолоджувача можна повністю стерилізувати; ізоляційна порожнина вшитого кулера не може.
Чи можуть пінні охолоджувачі із закритими комірками надійно підтримувати температуру протягом 72 годин?
За відповідних умов, так, але в специфікації має бути точно вказано, що це за умови. Пінопласт із закритими порами високої щільності в поєднанні з герметичною оболонкою з радіочастотним зварюванням і герметичним закриттям постійно зберігає номінальне значення R, оскільки піна не вбирає вологу, яка може погіршити її термостійкість. Фактичний час витримки залежить від температури навколишнього середовища, маси корисного вантажу, об’єму матеріалу, що змінює фазу, і частоти відкриття мішка. Для певних температурних вікон — наприклад, від 2°C до 8°C для біологічних препаратів — ці змінні можна моделювати та перевіряти на відповідність певним умовам навколишнього середовища, щоб отримати специфікацію ефективності, яку можна перевірити.
Чи сумісні м’які охолоджувачі з ТПУ для транспортування біопрепаратів і вакцин?
Харчові склади TPU, сумісні з FDA, відповідають вимогам до матеріалів для транспортування біологічних препаратів і вакцин. Відповідні специфікації не містять BPA, PFAS і відповідають FDA для контакту з їжею, що для медичних застосувань є відповідним базовим стандартом. Внутрішня підкладка також має бути хімічно стійкою до дезінфікуючих засобів, які використовуються для стерилізації між використанням. Документація про відповідність повинна стосуватися конкретного матеріалу вкладиша та виробничої партії, які використовуються у вашому продукті, а не загальних заяв щодо можливостей від постачальника.
