Виробник рюкзака-охолоджувача з радіочастотним зварюванням: безшовна водонепроникна конструкція

Два заводи можуть як говорити «ВЧ-зварка», так і відвантажувати продукцію абсолютно різної надійності. Гарантією не є процес, гарантією є контроль процесу. Радіочастотне зварювання встановлюється вузьким діапазоном потужності, тиску та часу, що діють на певний матеріал, наноситься через інструменти, які зношуються, і це створює дефекти, які невидимі після того, як мішок зібрано та підкладено. Ось що робить зварювання можливістю, а не покупкою: різниця між постачальником, який зварює, і постачальником, який зварюєбагаторазововиявляється через кілька місяців у полі як витік.Sealock(YiFuLong Outdoor Gear Co., Ltd.) зварює ізольовані сумки-холодильники на власних радіочастотних лініях, і в цьому посібнику описано, як фактично контролюється, перевіряється та перевіряється безшовний водонепроникний корпус.

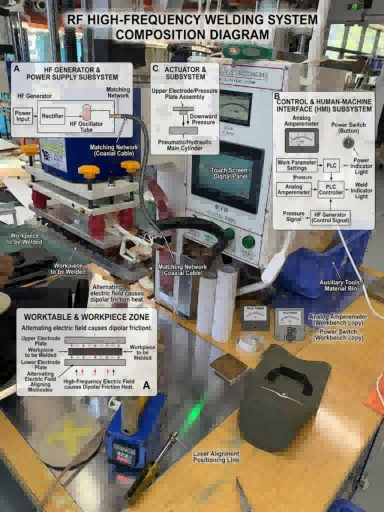

З чого складається радіочастотна зварювальна лінія

Розуміння обладнання робить питання якості очевидними. Радіочастотна зварювальна установка — це невелика система взаємозалежних частин:ВЧ-генератор, який створює електромагнітне поле, пневматичний або гідравлічний прес, який застосовує силу затиску, верхній електрод, який застосовує силу та підтримує з’єднання на стадії охолодження та затвердіння, електроди або ущільнювальні матриці, які контактують з матеріалом і визначають форму зварного шва, блок керування, який керує всіма параметрами зварювання, і радіочастотний корпус, що захищає оператора.

Інструменти заслуговують на особливу увагу, оскільки саме вони виграють або втрачають послідовність. Оскільки це ж джерело описує ланцюжок якості, він спирається накалібрований вихід генератора, належним чином розроблені та підтримувані ущільнювальні матриці, підтверджені рецепти зварювання, що зберігаються в контролері, а також стандартне випробування на відрив і розрив зразків зварних швів.Зверніть увагу, що три з цих чотирьох є поточними дисциплінами, а не одноразовими покупками. Патентне обговорення процесу чітко пояснює ставки інструменту:зварювання великих шматків тонкого матеріалу разом потребує обробленого інструменту з низьким допуском, і якщо інструмент спотворюється або погіршується, якість і консистенція отриманих зварних швів можуть бути скомпрометовані.

ВЧ також не єдиний спосіб зварювання, і чесне порівняння допомагає:Радіочастота зазвичай створює міцніші, чистіші шви та підходить для складних вирізаних форм і великого виробництва, тоді як гаряче повітря є більш універсальним для довгих безперервних швів і монтажу на місці.Для сумки-холодильника — продукту певної форми, виготовленого в об’ємі — RF є відповідним вибором.

Параметри, які визначають зварювання — і чому вони дрейфують

ВЧ-зварювання регулюється невеликим набором змінних: РЧ-потужність, тиск затиску, час зварювання та час охолодження, що застосовуються до певної товщини матеріалу через спеціальну матрицю. Зробіть їх правильно, і полімерні ланцюги на межі зв’язуються в зв’язок, який може перевищити міцність основної тканини. Зробіть їх неправильно в будь-якому напрямку, і шов або не проплавиться, або пошкодиться від високої температури.

Контроль температури — це дисципліна, що лежить в основі всього цього. У галузевій практиці використовується інструментальний моніторинг, а не судження оператора —датчики вимірюють температуру матеріалу та зони зварювання та передають дані в режимі реального часу, щоб регулювати вихід радіочастотної енергії, широко використовуються термопари, які часто вбудовані в зварювальну матрицю для прямого вимірювання.Причина, чому точність має значення, чітко вказана в тому ж джерелі:точний контроль температури має вирішальне значення під час радіочастотного зварювання для забезпечення міцного з’єднання та цілісності матеріалу.

Параметри також змінюються протягом виробничого циклу, тому заводу потрібен ритм обслуговування, а не одноразове налаштування. Рекомендації лікаря є конкретними:щодня перевіряйте електроди на накопичення вуглецю, прогрівайте генератор перед першим виробничим циклом і документуйте щомісячні калібрування, щоб забезпечити повторюваність.

Дефекти та причини їх виникнення

Корисний спосіб судити про постачальника зварювальних послуг полягає в тому, чи може він назвати типи несправностей і їх причини. Поширені дефекти радіочастотного зварювання добре каталогізовані:видимими симптомами є опіки, дуги, слабкі з’єднання та нерівні шви — дуги та горіння зазвичай пов’язані з надмірною напругою, забрудненими електродами чи поганим заземленням, що усувається шляхом зниження потужності, ретельного очищення електродів і підтвердження заземлення, тоді як перегрів пов’язаний із накопиченням тепла, зношеними покриттями або неправильними циклами охолодження.

Діагностика - це метод, а не припущення. Варто знати про структурований підхід, який використовується в цій галузі, оскільки це саме те, що покупець хоче, щоб фабрика робила, коли партія йде не так:визначте видимий симптом, ізолюйте змінні — напругу, тиск, час, вирівнювання матеріалу — і коригуйте лише одну змінну за раз, щоб підтвердити першопричину.

Стан інструментів породжує ще один клас дефектів. У шовному зварюванні, як правило,надмірне поглиблення та поверхневі позначки, що знижують косметичні та функціональні якості, як правило, викликані надмірним нагріванням зварного шва, неправильним зусиллям зварювання, дефектними або порізаними поверхнями електродів і неправильним розташуванням електродів.На більш холодному рюкзаку порізана матриця не просто виглядає погано — тонка або позначена зварна лінія є майбутнім витоком.

Як насправді перевіряється зварний шов

Це розділ, про який покупець повинен піклуватися найбільше, оскільки це єдина частина, яка створює докази. Три руйнівних і неруйнівних методу є стандартними для виробництва радіочастот:випробування на відрив, при якому міцність шва оцінюється зусиллям відриву; випробування на розрив, під час якого зварний матеріал піддається зростаючому тиску, поки він не розірветься, щоб оцінити максимальну здатність до тиску; і тест на витік, необхідний для продуктів, які повинні бути герметичними або водонепроникними, часто з використанням тиску повітря та мильної води для виявлення проблем.Звичайна практика поєднує перші два з відбором проб —якість підтримується за допомогою стандартних випробувань на відрив і розрив зразків зварних швів.

Тут також застосовується ширший принцип якості зварювання, і це хороша звичка для контрактів:креслення та специфікації повинні чітко визначати необхідні методи випробувань і критерії прийнятності на основі конструкції частини та вимог до обслуговування.Іншими словами, «водонепроникність» — це не тест. «IPX7, перевірено шляхом повного занурення, з тестуванням на відшарування зразків швів відповідно до визначеного критерію прийнятності».

Чому кулер — це жорсткий корпус

Рюкзак-холодильник є більш вимогливим до зварювання, ніж більшість м’яких товарів, з причин, характерних для продукту. Шов зазнає постійного навантаження від ваги льоду та талої води, а не лише від випадкових маніпуляцій. Мішок згинають і згортають у вологому стані, а потім зберігають, тому зварювальний шов обробляється саме в тих умовах, які напружують з’єднання. Стопка панелей товста — оболонка, стінка з пінопласту із закритими порами, харчова підкладка — що змінює спосіб поширення тепла через з’єднання порівняно зі зварюванням одношарової тканини. І застібка має інтегруватися зі звареним корпусом, тому блискавку чи застібку потрібно з’єднати в ту саму суцільну шкіру, а не додавати до неї.

Тому перевірка зварювання на кулері не може зупинятися на зразку шва. Важливе випробування проводиться на готовому продукті: повне занурення зібраного мішка у воду, що є єдиним способом довести, що зварні шви корпусу, інтеграція закриття та кріплення вкладиша тримаються разом як одна оболонка. Щоб дізнатися про основну науку про зварювання та порівняння з конструкцією зі зшито-і стрічкою, дивВодонепроникний рюкзак-охолоджувач Виробник: високочастотні зварні конструкції без швів; чому матеріал оболонки визначає зварюваність в першу чергу, дивВиробник рюкзака для охолодження TPU: Чому матеріал корпусу важливий.

Як Sealock контролює зварювання

Sealockзварює ізольовані м’які мішки на частоті 27,12 МГц на трьох високочастотних зварювальних фабриках у Дунгуані, Китай, та Хошиміні, В’єтнам, і робить це з 2003 року. Контроль, який має значення:

Сенс перерахування цих матеріалів полягає не в тому, що покупець повинен довіряти їм, а в тому, що це ті конкретні речі, які варто попросити будь-якого постачальника зварювальних засобів продемонструвати на відео чи під час аудиту. Процедура перевірки описанаВибір виробника рюкзака з м’яким охолоджувачем OEM: контрольний список для покупця.

Рюкзаки-холодильники з радіочастотним зварюванням

Справжні зварні збірки, вибрані за придатністю, а не за рангом:

Зображення	Модель	Зварити та ущільнити	Посилання
	Рюкзак-охолоджувач 22 л IPX7 (SL-I280)	27,12 МГц зварний безшовний корпус, вбудована герметична блискавка, IPX7	Переглянути
	Водонепроникний м'який рюкзак-охолоджувач	Повністю зварений корпус із ТПУ	Переглянути
	Ізольований рюкзак-холодильник, лита кришка (SL-E050B)	ВЧ-зварний корпус, лита кришка та застібка на блискавку	Переглянути
	Рюкзак-охолоджувач з бочкоподібною ізоляцією (SL-I309)	Корпус з високочастотного зварювання, верхня частина на блискавці з відкидною кришкою	Переглянути

插图 2（品控节·焊缝检测三法图）：三格并列展示焊缝验证方法：①剥离测试(手/夹具拉开焊缝＝,检查是否母材先破而非焊缝先开) ②爆破/加压测试(充气加压至破裂，记录承压上限) ③泄漏测试(充气后涂肥皂水观察气泡/或成品整包浸水)。右侧标注"抽样比例与合格判定须写入规格书"，并附成品浸水检测台实拍。
建议 alt:"три методи перевірки радіочастотного зварювання сумок-холодильників: випробування на відрив, випробування тиском на розрив і випробування на витік або занурення"

OEM і ODM для зварних конструкцій

Можливість зварювання — це те, що робить можливою вимогливу роботу на замовлення, а складне завдання радше вітається, ніж проблема. Крім кольору та логотипу, Sealock розробляє з нуля ескіз, зразок, цільовий рейтинг IPX або повну специфікацію продуктивності — розробляючи схему з правильним припуском на зварювання, зварювальні інструменти, ізоляційну конструкцію, інтеграцію закривання та обладнання для відповідності, а потім перевіряючи це шляхом занурення перед виробництвом. Складні зварні конструкції, спеціальні зварювані матеріали, преміальна ізоляція до VIP-вакуумних панелей і аерогелю, герметична інтеграція блискавки та сувора відповідність вимогам. Початкова розробка триває довше на етапі вибірки, тому бронюйте до дати запуску. дивМ’які охолоджувальні рюкзаки OEM: що можна налаштувати, окрім логотипу та кольоруіПостачальник рюкзака з м’яким охолоджувачем ODM: розробка під керівництвом дизайну.

Поширені запитання: Рюкзаки-холодильники з радіочастотним зварюванням

П: Чи є радіочастотне зварювання таким же, як високочастотне зварювання?

A: Так — радіочастотне зварювання, високочастотне зварювання та діелектричне зварювання описують той самий процес, під час якого електромагнітне поле (зазвичай 27,12 МГц) збуджує полярні молекули в матеріалі, тому він нагрівається всередині, а панелі з’єднуються на межі розділу. Різні назви є галузевими умовностями, а не різними технологіями.

З: Як я знаю, що зварні шви постачальника справді хороші?

A: Запитайте, яке тестування дає докази. Стандартними методами є випробування на міцність шва на розрив, випробування на тиск на розрив і випробування на герметичність за допомогою повітряного тиску та мильної води — із звичайним відбором проб, а не одноразовими перевірками. Для кулера вирішальним тестом є повне занурення готового мішка, оскільки воно перевіряє зварювання корпусу, інтеграцію закриття та кріплення вкладиша разом. Методи випробувань і критерії прийнятності повинні бути записані в специфікації.

З: Що спричиняє руйнування зварного шва?

Відповідь: зазвичай це проблема параметра або інструменту, а не самого процесу: недостатня потужність, тиск або час зварювання призводить до слабкого з’єднання; надмірна напруга, забруднені електроди або погане заземлення спричиняють виникнення дуги та опіки; а пошкоджені або неправильно вирівняні поверхні електродів утворюють поглиблення та тонкі плями, які стають шляхами витоку. Ось чому щоденна перевірка електродів і задокументоване калібрування важливі не менше, ніж машина.

З: Чому кулер важче зварити, ніж звичайний водонепроникний мішок?

A: Шов несе постійне навантаження від льоду та талої води, мішок згинається та зберігається у вологому стані, стопка панелей товста (оболонка, стінка з пінопласту, вкладиш), що змінює те, як тепло розвивається через з’єднання, а кришка має бути вбудована в зварний корпус, а не прикріплена до нього. Ця комбінація є причиною того, що випробування зануренням готового продукту, а не просто відбір зразків швів, є значущою перевіркою.

Q: Чи можна будь-яку водонепроникну тканину зварювати RF?

Відповідь: Ні. Радіочастотне зварювання працює лише з полярними термопластами — TPU, PVC, PU, ​​EVA та нейлонами з покриттям — тоді як поліетилен і поліпропілен, як правило, не можна зварювати таким чином без добавок. Ось чому справді безшовний кулер побудований на корпусі, ламінованому ТПУ: матеріал, який робить його водонепроникним, також робить шви придатними для зварювання.

Параметри процесу, причини дефектів і описи методів випробувань, наведені тут, відображають загальнодоступні радіочастотні зварювальні та інженерні джерела станом на середину 2026 року; фактичні налаштування, критерії прийнятності та результати залежать від матеріалу, інструменту та обладнання. Підтвердьте методи тестування та критерії прийнятності у вашій специфікації перед виробництвом.
